Warum Vorrichtungstechnik auch über die Serienfähigkeit entscheiden kann

Bauteile wirken einfach, die Umsetzung ist es selten

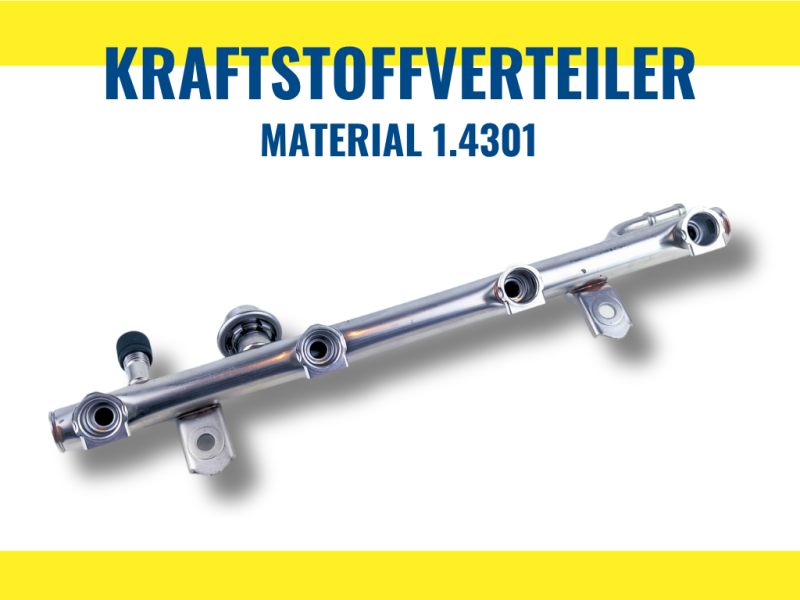

Sobald mehrere Fertigungsverfahren zusammenkommen, verändern sich die Anforderungen: Unterschiedliche Geometrien, mehrere Spannlagen und fehlende Referenzflächen führen dazu, dass sich Lagebeziehungen nicht „automatisch“ ergeben. Gerade bei Rohrkomponenten wird das deutlich: Keine definierte Auflagefläche, Einfluss von Biegeprozessen (z. B. Rückfederung) oder Maß- und Lageänderungen nach Umformung.

Lage und Orientierung entstehen hier nicht „von selbst“, sondern müssen gezielt definiert und reproduziert werden.

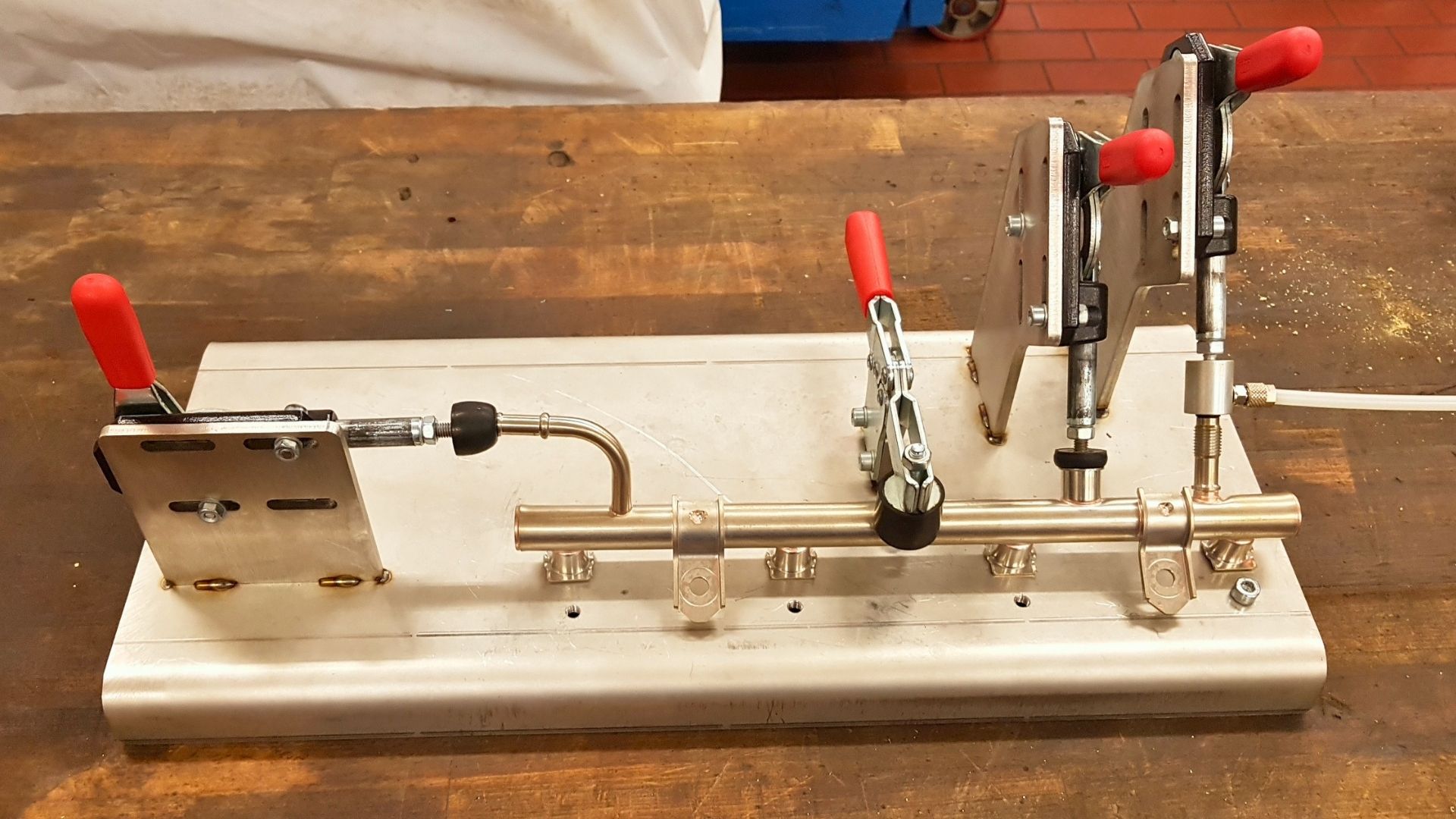

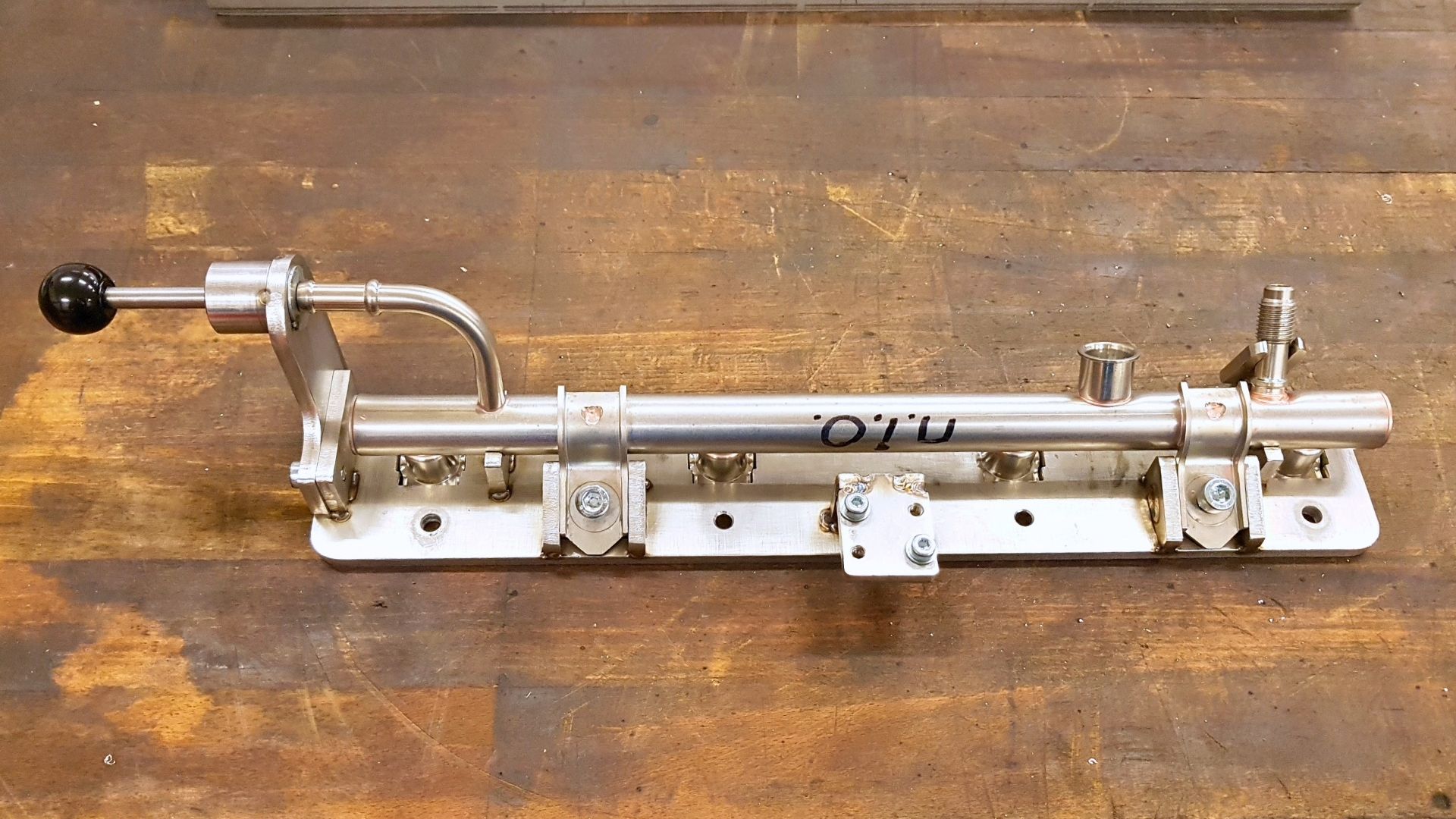

Vorrichtungstechnik als Schlüssel zur Wiederholgenauigkeit

Die notwendige Präzision entsteht nicht allein auf der Maschine, sondern durch die Art der Fixierung während der Bearbeitung.

Vorrichtungen übernehmen dabei eine zentrale Funktion:

• sichern reproduzierbare Bauteillage über mehrere Spannungen
• definieren Bezugssysteme zwischen einzelnen Bearbeitungsschritten
• stabilisieren Prozesse bei geometrisch „instabilen“ Bauteilen

Das wirkt sich unmittelbar aus auf, z.B.:

• Montagefähigkeit
• Passgenauigkeit
• funktionale Anforderungen wie Dichtheit

Der oft unterschätzte Faktor: Stückzahl

Die Entwicklung und Abstimmung von Vorrichtungen erfolgt unabhängig davon, ob später 50 oder 5.000 Teile gefertigt werden. Dieser Aufwand ist notwendig, um Prozesse reproduzierbar zu gestalten.

Das führt dazu, dass:

• kleine Serien überproportional hohe Stückkosten haben
• der Eindruck entsteht, das Bauteil sei „zu teuer für seine Komplexität“

Tatsächlich ist die Vorrichtung in vielen Fällen erst die Voraussetzung dafür, dass die geforderte Qualität überhaupt erreichbar ist.

Fazit: Serienfähigkeit hängt nicht nur von der Konstruktion des Bauteils ab. Die notwendige Vorrichtungstechnik ist maßgeblich daran beteiligt.

Die Fertigung einzelner Komponenten ist selten die eigentliche Herausforderung. Entscheidend ist, dass alle Prozessschritte – vom ersten Bearbeitungsgang bis zur fertigen Baugruppe – zuverlässig aufeinander abgestimmt sind.

Erst dann lassen sich Funktionen wie Dichtheit, Passgenauigkeit und Montagefähigkeit zuverlässig in die Serie übertragen.
